德國HAINBUCH卡盤SPANNTOP Nova型號參數

發布日期2015.12.22 ?|

作者：

來源：

德國HAINBUCH SPANNTOP Nova卡盤
SPANNTOP Nova 卡盤是新一代的夾具王夾頭，功能上在止動器的設計，人性化與簡易化設計并兼具精密定位的特性，目前具有通孔型，內定位型和軸向零位移型，反漲模組與三爪模組均可結合使用。
標準型號：32型、42型、52型、65型、80型、100型

德國HAINBUCH 內定位卡盤(技術參數)
卡盤內部帶有固定基礎定位塊，可以通過3個螺絲從外部固定，在沒有基礎定位塊時就是完全的通孔卡盤，適合棒料加工。

HAINBUCH 內定位卡盤優點：
? 可以實現內定位和前定位
? 軸向力提供更好的軸向定位
? 去下基礎定位模塊就是超值的通孔卡盤
? 可以實現氣檢
夾持配件：spanntop夾頭

連接件：MANDD Adapt T211（帶拉栓，適合通孔）、MANDD Adapt T212 （不帶拉栓，適合盲孔）、三爪連接

德國HAINBUCH 軸向零位移卡盤（技術參數）
帶有軸向靜止的夾頭適合特別短的凸肩夾持，經常用在副主軸上
HAINBUCH 內定位卡盤優點：
? 徑向夾持沒有軸向位移
? 工件的夾持在短肩上
? 適合沒有軸向定位的截取作用
? 可以實現內定位和前定位
? 去下基礎定位塊就是超值的通孔卡盤
夾持配件：Spanntop夾頭

德國HAINBUCH 通孔卡盤（技術參數）
單純的通孔卡盤，適合棒料和加工管類
HAINBUCH通孔卡盤 優點：
? 超值的通孔卡盤
? 龐遼加工有著更高的轉速和刀削量
? 比普通的卡盤更高的夾持力
夾持配件：spanntop夾頭
連接件：MANDD Adapt T211（帶拉栓，適合通孔）、MANDD Adapt T212 （不帶拉栓，適合盲孔）

 德國HAINBUCH SPANNTOP Nova 后拉位卡盤標準型技術參數
Hanbuch spanntop nova后拉位卡盤

類型 訂貨號 主軸類型 跳動mm 夾持范圍Amm C
mm		 D
mm		 E
mm		 BG F B I
mm		 S Q
mm		 R
mm		 AW
mm		 轉速
r/min		 重量
KG
32 2702/0001 A2-4 0.01 4-32 0.6 1 52.5 M10 Φ75f7 Φ67（3-M4） 117 M52*1.5 2.5 3 115 8000 6
32 2702/0002 A2-5 0.01 4-32 0.6 1 52.5 M10 Φ75f7 Φ67（3-M4） 117 M52*1.5 2.5 3 135 8000 7

42 2702/0025 A2-4 0.01 4-42 0.6 1 56.5 M10 Φ125f7 Φ107（3-M6） 122 M52*1.5 2 2.5 144 7000 11
42 2702/0003 A2-5 0.01 4-42 0.6 1 56.5 M10 Φ125f7 Φ107（3-M6） 122 M72*1.5 2 2.5 144 7000 10
42 2702/0004 A2-6 0.01 4-42 0.6 1 56.5 M10 Φ125f7 Φ107（3-M6） 122 M85*1.5 2 2.5 165 7000 12
42 2702/0014 120 0.01 4-42 0.6 1 56.5 M10 Φ125f7 Φ107（3-M6） 115 M72*1.5 2 2.5 144 7000 10
42 2702/0015 140 0.01 4-42 0.6 1 56.5 M10 Φ125f7 Φ107（3-M6） 115 M72*1.5 2 2.5 150 7000 12

52 2702/0005 A2-5 0.01 4-52 0.6 1 56.5 M10 Φ125f7 Φ107（3-M6） 122 M72*1.5 2 2.5 144 7000 10
52 2702/0006 A2-6 0.01 4-52 0.6 1 56.5 M10 Φ125f7 Φ107（3-M6） 122 M85*1.5 2 2.5 165 7000 12
52 2702/0016 120 0.01 4-52 0.6 1 56.5 M10 Φ125f7 Φ107（3-M6） 115 M72*1.5 2 2.5 144 7000 10
52 2702/0017 140 0.01 4-52 0.6 1 56.5 M10 Φ125f7 Φ107（3-M6） 115 M72*1.5 2 2.5 150 7000 10

65 2702/0007 A2-5 0.01 4-65 0.6 1 63.5 M12 Φ145f7 Φ126（3-M6） 131 M72*1.5 2 2.5 160 6000 13.5
65 2702/0008 A2-6 0.01 4-65 0.6 1 63.5 M12 Φ145f7 Φ126（3-M6） 130 M105*1.5 2 2.5 165 6000 13
65 2702/0009 A2-8 0.01 4-65 0.6 1 63.5 M12 Φ145f7 Φ126（3-M6） 131 M105*1.5 2 2.5 210 6000 18.5
65 2702/0018 120 0.01 4-65 0.6 1 63.5 M12 Φ145f7 Φ126（3-M6） 120 M72*1.5 2 2.5 160 6000 12.5
65 2702/0019 140 0.01 4-65 0.6 1 63.5 M12 Φ145f7 Φ126（3-M6） 120 M72*1.5 2 2.5 160 6000 12.5
65 2702/0020 170 0.01 4-65 0.6 1 63.5 M12 Φ145f7 Φ126（3-M6） 115 M105*1.5 2 2.5 184 6000 14

80 2702/0010 A2-6 0.01 5-80 0.6 1 63.5 M12 Φ160f7 Φ139（3-M6） 135 M102*1.5 2 2.5 180 5500 16
80 2702/0011 A2-8 0.01 5-80 0.6 1 63.5 M12 Φ160f7 Φ139（3-M6） 140 M102*1.5 2 2.5 210 5500 21
80 2702/0021 170 0.01 5-80 0.6 1 63.5 M12 Φ160f7 Φ139（3-M6） 135 M102*1.5 2 2.5 180 5500 17
80 2702/0022 220 0.01 5-80 0.6 1 63.5 M12 Φ160f7 Φ139（3-M6） 148 M102*1.5 2 2.5 235 5500 17

100 2702/0012 A2-6 0.015 16-100 2 1.5 73 M20 Φ215f7 Φ139（3-M8） 155 M135*1.5 3 5 235 5000 33.5
100 2702/0013 A2-8 0.015 16-100 2 1.5 73 M20 Φ215f7 Φ139（3-M8） 159 M135*1.5 3 5 235 5000 33
100 2702/0026 A2-11 0.015 16-100 2 1.5 73 M20 Φ215f7 Φ139（3-M8） 165 M135*1.5 3 5 280 5000 43
100 2702/0023 170 0.015 16-100 2 1.5 73 M20 Φ215f7 Φ139（3-M8） 159 M135*1.5 3 5 235 5000 35
100 2702/0024 220 0.015 16-100 2 1.5 73 M20 Φ215f7 Φ139（3-M8） 159 M135*1.5 3 5 240 5000 35

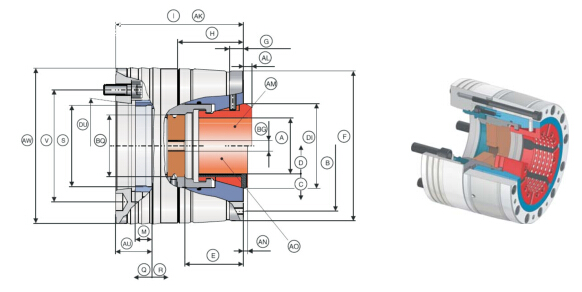

德國HAINBUCH SPANNTOP Nova 軸向零位移卡盤標準型技術參數

Hanbuch spanntop nova軸向零位移卡盤

類型 訂貨號 主軸類型 跳動mm 夾持范圍Amm C
mm		 D
mm		 E
mm		 BG F B I
mm		 S Q
mm		 R
mm		 AW
mm		 轉速
r/min		 重量
KG
32 2703/0001 A2-4 0.01 4-32 0.6 1 53.5 M10 Φ100f7 Φ92.5(3-M4) 120 M52*1.5 2.5 3 145 8000 10
32 2703/0002 A2-5 0.01 4-32 0.6 1 53.5 M10 Φ100f7 Φ92.5(3-M4) 120 M52*1.5 2.5 3 145 8000 10

42 2703/0003 A2-5 0.01 4-42 0.6 1 54.8 M10 Φ140f7 Φ122(3-M6) 120 M76*1.5 2 2.5 145 7000 13.5
42 2703/0004 A2-6 0.01 4-42 0.6 1 54.8 M10 Φ140f7 Φ122(3-M6) 120 M76*1.5 2 2.5 162 7000 13.5
42 2703/0024 120 0.01 4-42 0.6 1 54.8 M10 Φ140f7 Φ122(3-M6) 110 M76*1.5 2 2.5 145 7000 13.5
42 2703/0014 140 0.01 4-42 0.6 1 54.8 M10 Φ140f7 Φ122(3-M6) 110 M76*1.5 2 2.5 150 7000 14

52 2703/0005 A2-5 0.01 4-52 0.6 1 54.8 M10 Φ140f7 Φ122(3-M6) 120 M76*1.5 2 2.5 145 7000 13
52 2703/0006 A2-6 0.01 4-52 0.6 1 54.8 M10 Φ140f7 Φ122(3-M6) 120 M76*1.5 2 2.5 162 7000 13
52 2703/0034 120 0.01 4-52 0.6 1 54.8 M10 Φ140f7 Φ122(3-M6) 110 M76*1.5 2 2.5 145 7000 13.5
52 2703/0015 140 0.01 4-52 0.6 1 54.8 M10 Φ140f7 Φ122(3-M6) 110 M76*1.5 2 2.5 150 7000 13.5

65 2703/0007 A2-5 0.01 4-65 0.6 1 65 M12 Φ160f7 Φ141(3-M6) 135 M90*1.5 2 2.5 165 6000 15.5
65 2703/0008 A2-6 0.01 4-65 0.6 1 65 M12 Φ160f7 Φ141(3-M6) 135 M90*1.5 2 2.5 165 6000 15
65 2703/0009 A2-8 0.01 4-65 0.6 1 65 M12 Φ160f7 Φ141(3-M6) 135 M90*1.5 2 2.5 210 6000 20
65 2703/0016 140 0.01 4-65 0.6 1 65 M12 Φ160f7 Φ141(3-M6) 135 M90*1.5 2 2.5 165 6000 16
65 2703/0017 170 0.01 4-65 0.6 1 65 M12 Φ160f7 Φ141(3-M6) 125 M90*1.5 2 2.5 180 6000 20

80 2703/0010 A2-6 0.01 5-80 0.6 1 65 M12 Φ175f7 Φ156(3-M6) 145 M92*1.5 2 2.5 179 5500 19
80 2703/0011 A2-8 0.01 5-80 0.6 1 65 M12 Φ175f7 Φ156(3-M6) 145 M92*1.5 2 2.5 210 5500 23
80 2703/0018 140 0.01 5-80 0.6 1 65 M12 Φ175f7 Φ156(3-M6) 145 M92*1.5 2 2.5 179 5500 20

100 2703/0012 A2-6 0.015 16-100 2 1.5 85.5 M20 Φ215f7 Φ192(3-M8) 175 M92*1.5 3 5 220 5000 35
100 2703/0013 A2-8 0.015 16-100 2 1.5 85.5 M20 Φ215f7 Φ192(3-M8) 175 M125*1.5 3 5 220 5000 34
100 2703/0019 170 0.015 16-100 2 1.5 85.5 M20 Φ215f7 Φ192(3-M8) 180 M125*1.5 3 5 220 5000 37
100 2703/0020 220 0.015 16-100 2 1.5 85.5 M20 Φ215f7 Φ192(3-M8) 170 M125*1.5 3 5 240 5000 38



德國HAINBUCH SPANNTOP Nova 通孔卡盤標準型技術參數

Hanbuch spanntop nova通孔卡盤

類型 訂貨號 主軸類型 跳動mm 夾持范圍Amm C
mm		 D
mm		 E
mm		 G F B I
mm		 S Q
mm		 R
mm		 AW
mm		 轉速
r/min		 重量
KG
32 2701/0001 A2-4 0.01 4-32 0.6 1 34 14 Φ75f7 Φ67(3-M4) 107 M55*1.5 2.5 3 115 8000 5
32 2701/0002 A2-5 0.01 4-32 0.6 1 34 14 Φ75f7 Φ67(3-M4) 107 M55*1.5 2.5 3 135 8000 6

42 2703/0003 A2-5 0.01 4-42 0.6 1 45 17 Φ125f7 Φ107(3-M6) 112 M78*1.5 2 2.5 144 7000 9
42 2703/0004 A2-6 0.01 4-42 0.6 1 45 17 Φ125f7 Φ107(3-M6) 112 M78*1.5 2 2.5 165 7000 11
42 2703/0013 120 0.01 4-42 0.6 1 45 17 Φ125f7 Φ107(3-M6) 105 M78*1.5 2 2.5 144 7000 9
42 2703/0014 140 0.01 4-42 0.6 1 45 17 Φ125f7 Φ107(3-M6) 105 M78*1.5 2 2.5 150 7000 9

52 2701/0005 A2-5 0.01 4-52 0.6 1 53 17 Φ125f7 Φ107(3-M6) 112 M78*1.5 2 2.5 144 7000 9
52 2701/0006 A2-6 0.01 4-52 0.6 1 53 17 Φ125f7 Φ107(3-M6) 112 M78*1.5 2 2.5 165 7000 11
52 2701/0015 120 0.01 4-52 0.6 1 53 17 Φ125f7 Φ107(3-M6) 105 M78*1.5 2 2.5 144 7000 9
52 2701/0016 140 0.01 4-52 0.6 1 53 17 Φ125f7 Φ107(3-M6) 105 M78*1.5 2 2.5 150 7000 9

65 2701/0007 A2-5 0.01 4-65 0.6 1 66 17 Φ145f7 Φ126(3-M6) 121 M78*1.5 2 2.5 160 6000 12
65 2701/0008 A2-6 0.01 4-65 0.6 1 66 17 Φ145f7 Φ126(3-M6) 120 M95*1.5 2 2.5 165 6000 17
65 2701/0009 A2-8 0.01 4-65 0.6 1 66 17 Φ145f7 Φ126(3-M6) 121 M78*1.5 2 2.5 210 6000 17
65 2701/0017 120 0.01 4-65 0.6 1 66 17 Φ145f7 Φ126(3-M6) 112 M78*1.5 2 2.5 160 6000 11
65 2701/0018 140 0.01 4-65 0.6 1 66 17 Φ145f7 Φ126(3-M6) 110 M78*1.5 2 2.5 160 6000 11
65 2701/0019 170 0.01 4-65 0.6 1 66 17 Φ145f7 Φ126(3-M6) 105 M78*1.5 2 2.5 184 6000 12.5

80 2701/0010 A2-6 0.01 5-80 0.6 1 81 17 Φ160f7 Φ139(3-M6) 125 M112*1.5 2 2.5 180 5500 14
80 2701/0011 A2-8 0.01 5-80 0.6 1 81 17 Φ160f7 Φ139(3-M6) 130 M112*1.5 2 2.5 210 5500 19
80 2701/0020 220 0.01 5-80 0.6 1 81 17 Φ160f7 Φ139(3-M6) 138 M112*1.5 2 2.5 235 5500 27

100 2701/0012 A2-8 0.015 16-100 2 1.5 104.5 20 Φ215f7 Φ180(3-M8) 149 M150*1.5 3 5 235 5000 29
100 2701/0013 A2-11 0.015 16-100 2 1.5 104.5 20 Φ215f7 Φ180(3-M8) 155 M150*1.5 3 5 280 5000 39
100 2701/0021 170 0.015 16-100 2 1.5 140.5 20 Φ215f7 Φ180(3-M8) 149 M150*1.5 3 5 235 5000 32
100 2701/0022 220 0.015 16-100 2 1.5 104.5 20 Φ215f7 Φ180(3-M8) 149 M150*1.5 3 5 240 5000 31
